转筒烘干机

转筒烘干机

干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥

进料力度:2.5-36T/H2.5-36T/H

生产能力:

适用物料:主要用于煤矿、水泥、化工、耐火材料、等许多生产行业中。

24小时咨询热线:15617860222

免费获取报价

转筒烘干机介绍

  转筒烘干机也被称为滚筒干燥设备或转筒式烘干机,是矿山设备中应用最普通且广泛的一种烘干机设备。适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高,操作方便。转筒烘干机筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板,回转窑体内根据需求镶有不同型号耐火砖,在进料端为防止倒料设有门圈及螺旋抄板。

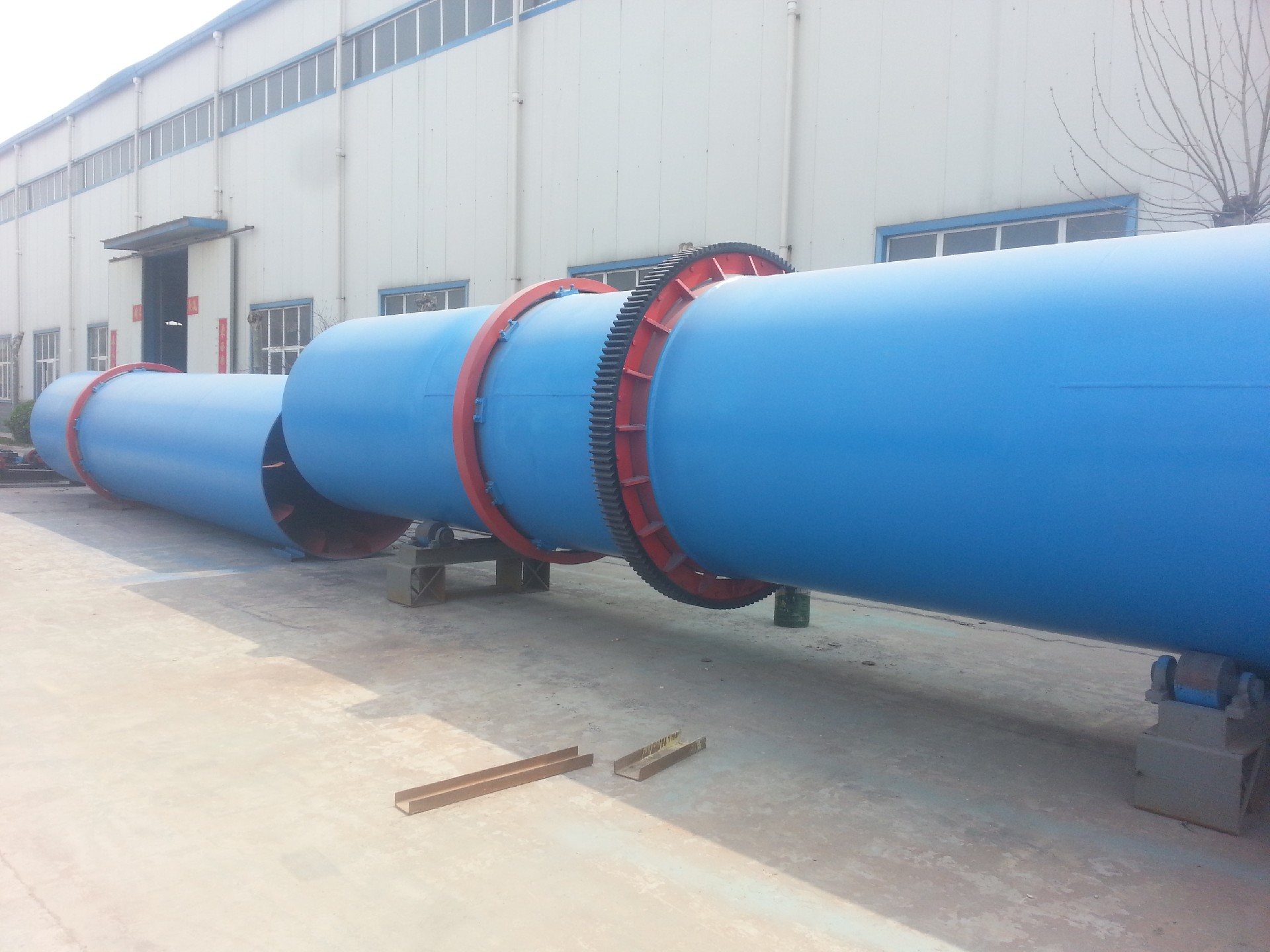

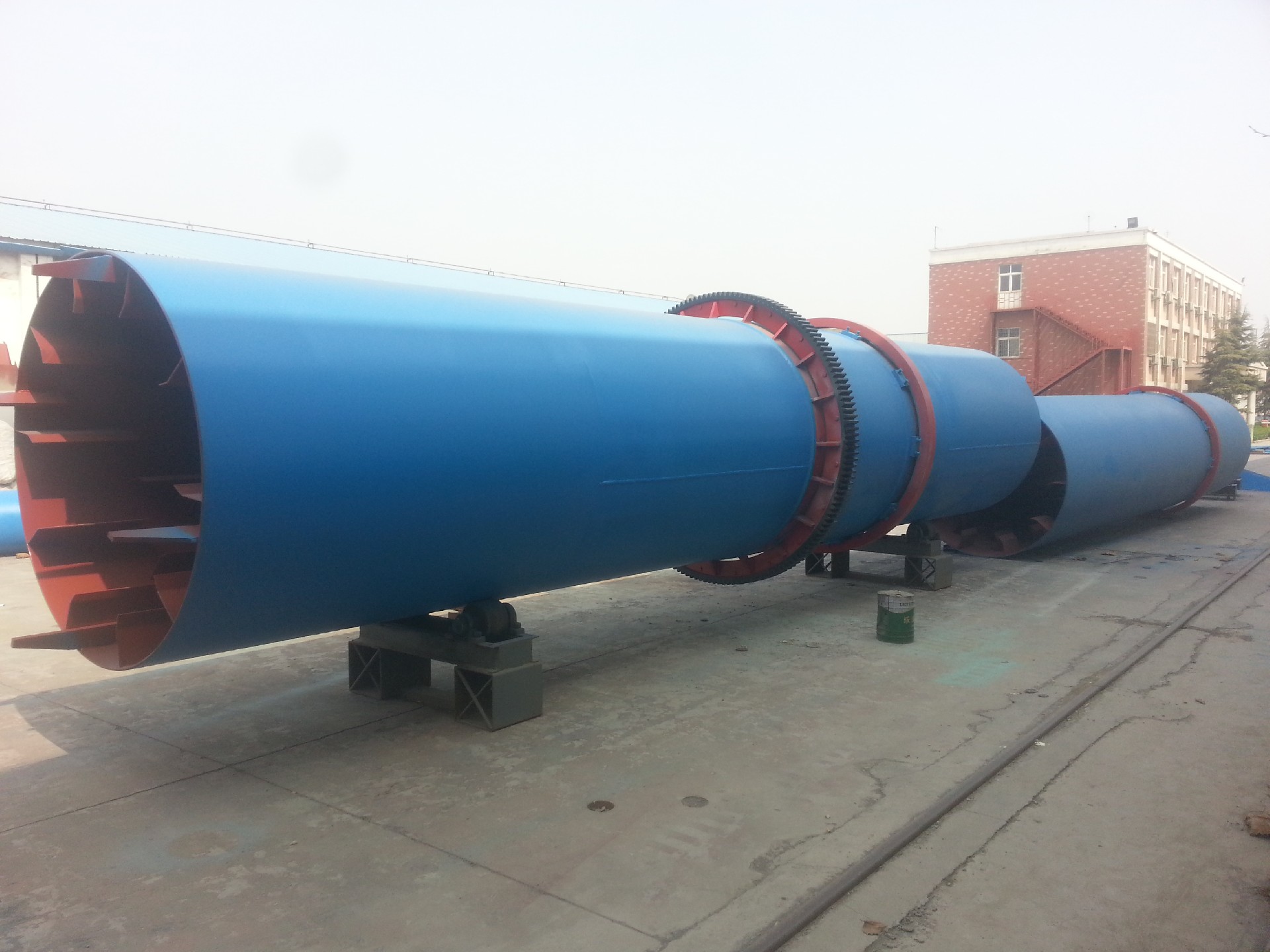

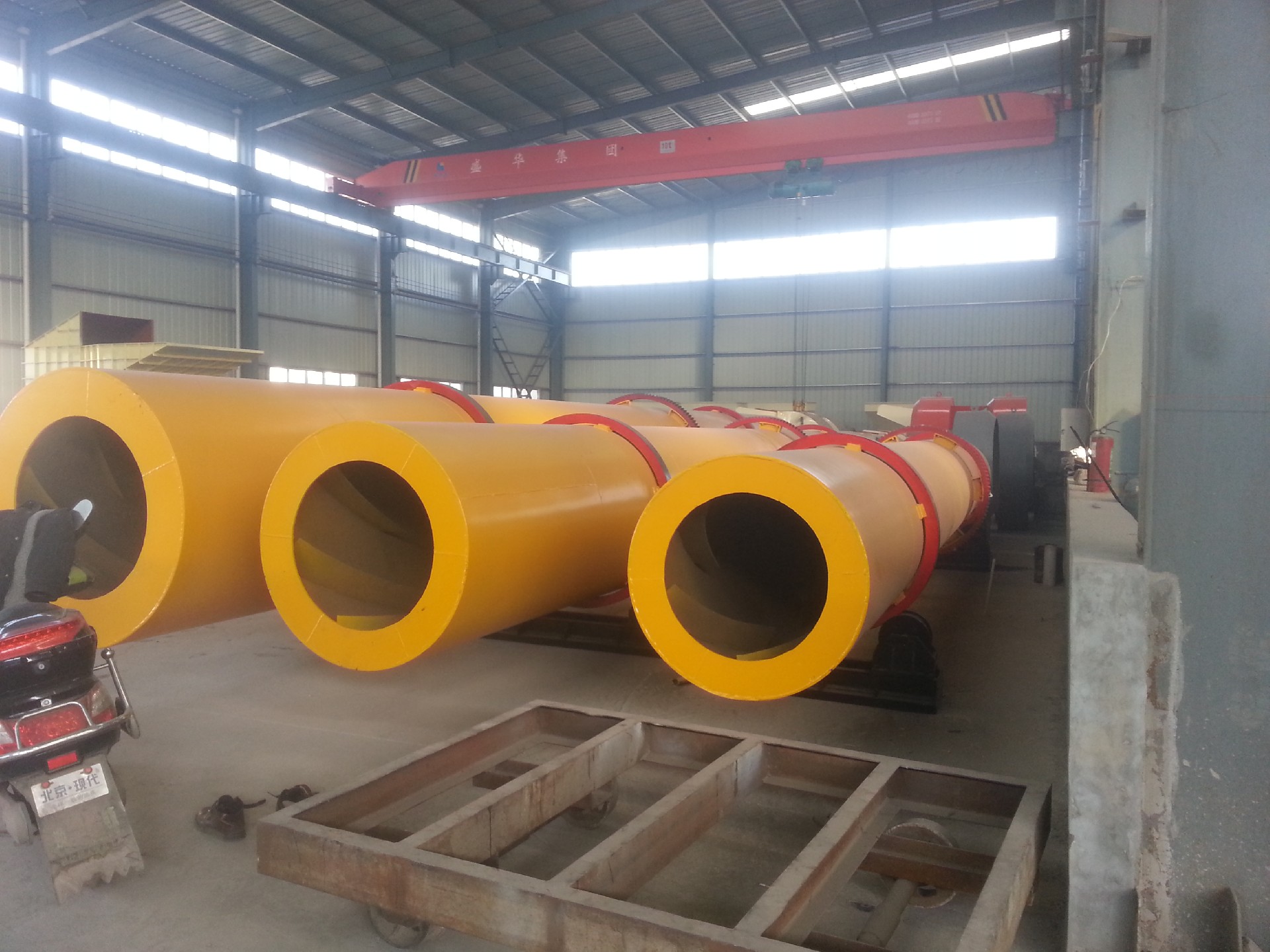

图片展示


优势特点

  转筒烘干机一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。他的优点是生产能力大、
适用范围广、流量阻力小、操作上允许波动范围较大、操作方便等。常用于烘干沙子、矿粉、煤泥、鸡粪、牛粪等


工作原理

  干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。


技术参数

产品规格(m)

生产能力(T/H)

主电机

主减速机

重量(T)

功率(KW)

型号

型号

速比

Φ1.2×10m

2.5

7.5

Y160M-R3

ZL50-16-I

13.5


Φ1.5×12m

3.3-4.9

10

Y160L-6-B3

JZQ500-Ⅲ-2F

18.9


Φ1.5×15m

4-6

18.5

Y200L1-6

JZQ500-Ⅲ-2F

21


Φ1.8×12m

4-6

11

Y160L-6

ZQ50-16Ⅱ-2

16.46

22.83

Φ2.2×12m

7-12

18.5

Y200L7-6

JZQ650-Ⅲ

31.5

37.6

Φ2.2×14m

7-12

18.5

Y200L7-6

JZQ650-Ⅲ

31.5

40

Φ2.2×16m

12

30

Y225M-6

JZQ750-Ⅲ

31.5

45

Φ2.4×14m

12

30

Y250M-6

JZQ750-Ⅲ

31.5

51

Φ2.4×18m

10-13

37

Y250M-6

ZL85-13-I

27.16

54

Φ2.4×20m

10-14

37

Y250N-6

ZL85-13-I

27.16

54.14

Φ3×20m

25

55

Y250M-4

ZL100-16-I

41.52

78

Φ3×25m

32-36

75

YR280M-4

ZL100-16-I

41.52

104.9
