三回程烘干机

三回程烘干机

三回程烘干机是由内筒、中筒及外筒形成一个自保温循环结构体,所以这种新型烘干机也叫三筒烘干机。 组合式三筒烘干机具有结构紧凑,占地面积少、能耗低、热效率高、物料烘干效果好,容易实现自动化控制的特点,主要用于烘干一定湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种

进料力度:16.63-81.38m³16.63-81.38m³

生产能力:10-70t/h10-70t/h

适用物料:石灰石、河沙、粘土、高岭土、膨润土、铁矿石、磁黄铁矿等。

24小时咨询热线:15617860222

免费获取报价

三回程烘干机介绍

  三回程烘干机是由内筒、中筒及外筒形成一个自保温循环结构体,所以这种新型烘干机也叫三筒烘干机。 组合式三筒烘干机具有结构紧凑,占地面积少、能耗低、热效率高、物料烘干效果好,容易实现自动化控制的特点,主要用于烘干一定湿度范围内颗粒物料,如干粉砂浆行业所用的黄砂、铸造行业用的各种规格型砂。建材水泥行业用的高炉矿渣。根据不同行业对烘干后物料水份要求,烘干后的物料含水量可以达到1—0.5%以下,是各种烘干工程的理想选择产品。

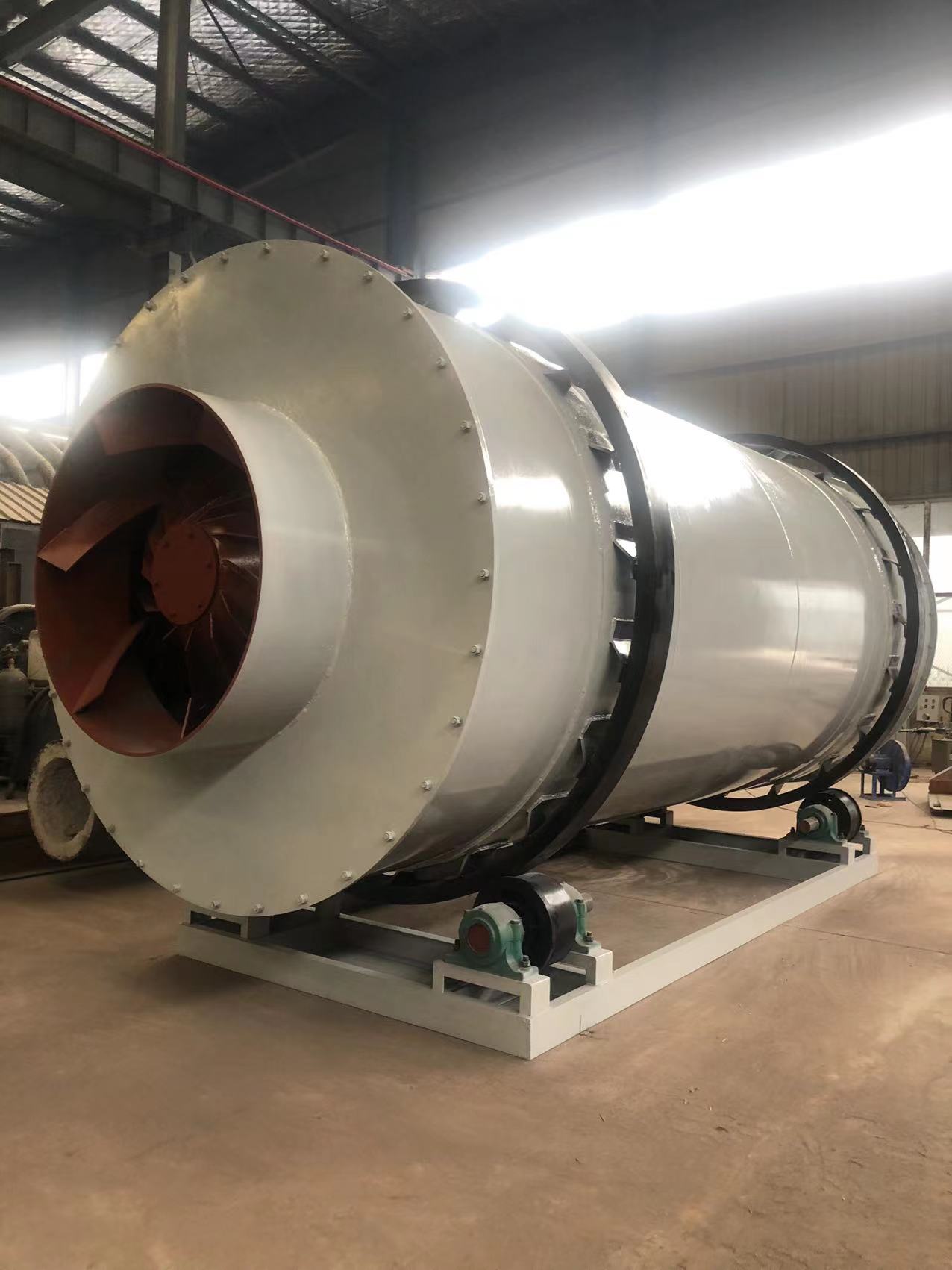

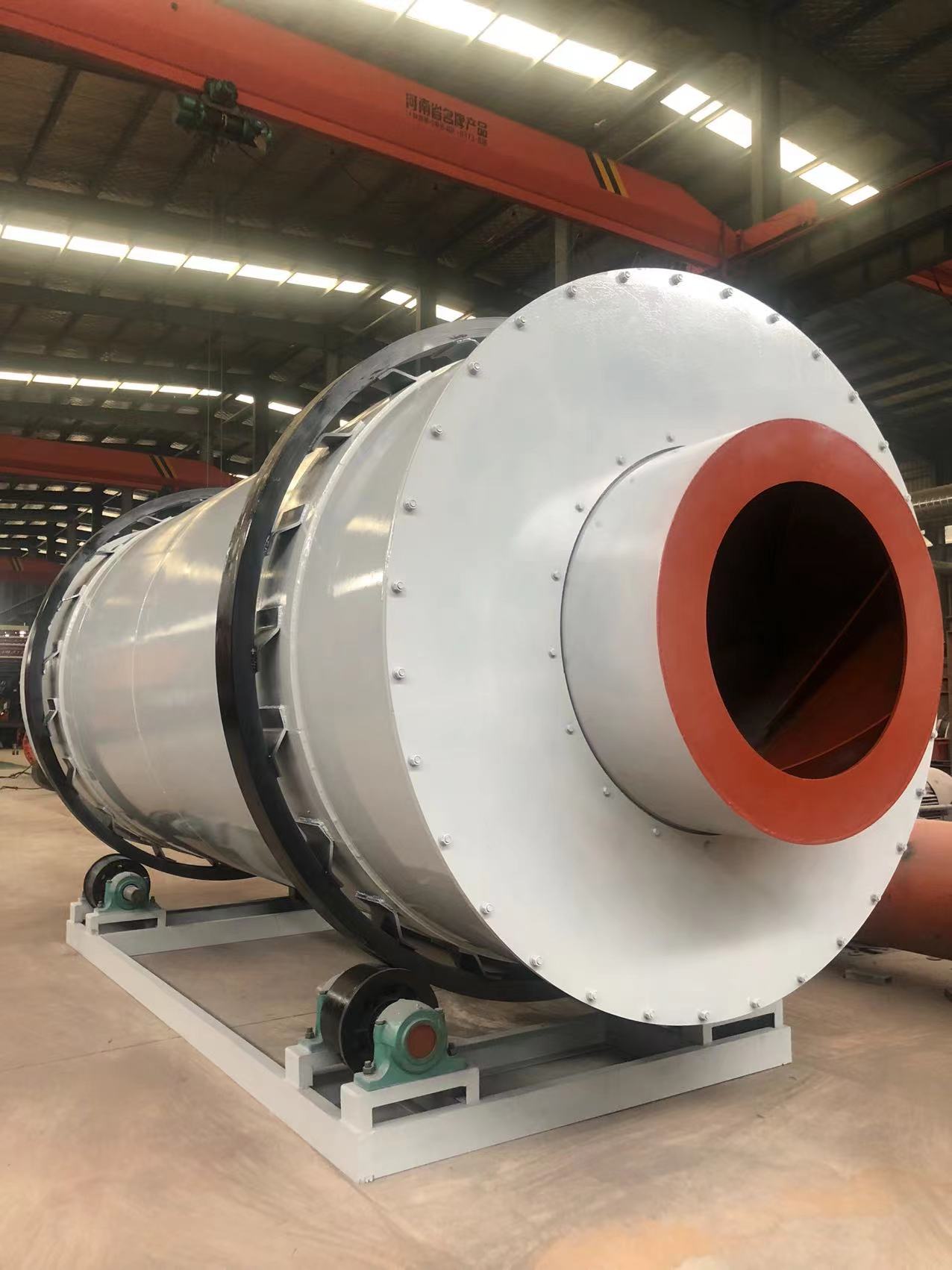

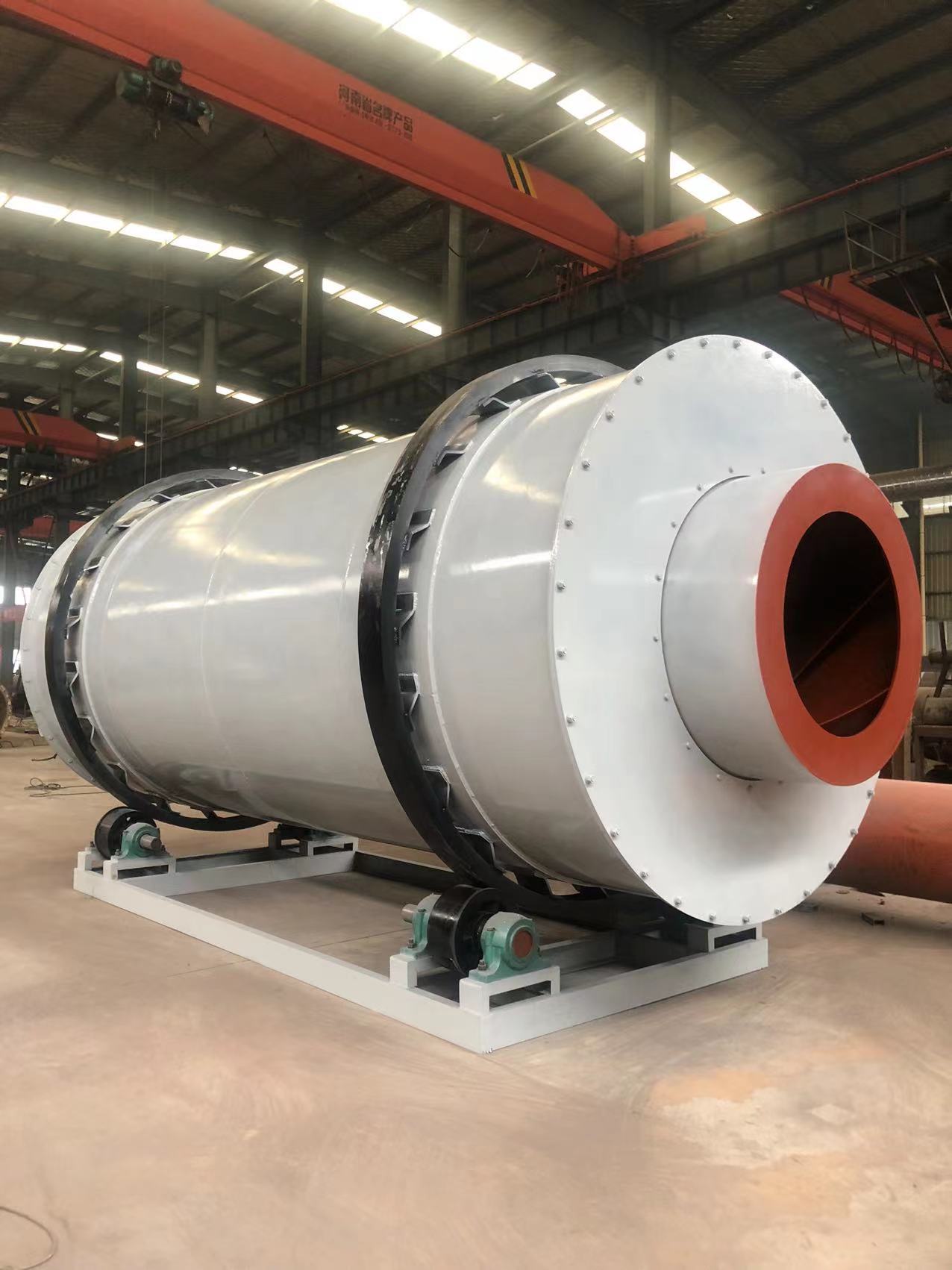

图片展示

优势特点

  烘干机采用新型扬料板装置,具有导向、均流、扬料等多项功能,能使物料在烘干机径向截面全面均匀分布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。红星烘干机选用合理的运行参数,煤耗量和电耗量一般烘干机降低10-15%以上,台时产量提高10-15%以上,已在水泥和选矿企业得到了广泛的应用。


工作原理

  烘干机需要烘干的物料从进料箱、进料溜进入筒体,随即被螺旋抄板推向后端。由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。

  主要结构:主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。


技术参数

型号

Φ2.0×4m

Φ2.5×5m

Φ2.5×7m

Φ2.7×7m

Φ3.0×7.0m

Φ3.2×7.0m

Φ3.6×8m

直径(m)

2

2.5

2.5

2.7

3

3.2

3.6

长度(m)

4

5

7

7

7

7

8

容积(m³)

16.63

16.63

16.63

16.63

52.678

52.678

81.38

转速(rpm)

4-10

4-10

4-10

4-10

4 -10

4 -10

4 -10

最大水分(%)

10-12

10-12

10-12

10-12

10-12

10-12

10-12

处理后水分(%)

1

1

1

1

1

1

1

沙子最大水分(%)

8-10

8-10

8-10

8-10

8-10

8-10

8-10

沙子最终水分(%)

0.5-1

0.5-1

0.5-1

0.5-1

0.5-1

0.5-1

0.5-1

最高温度(℃)

700-750℃

700-750℃

700-750℃

700-750℃

700-750℃

700-750℃

700-750℃

生产能力((T/h))

黄沙15-20矿渣10-15

黄沙20-25矿渣15-20

黄沙25-30矿渣20-25

黄沙30-35矿渣25-30

黄沙35-40矿渣30-35

黄沙45-50矿渣35-40

黄沙65-70矿渣60-65

电机

Y2-132m-4E

Y2-132m-4E

Y2-132m-4E

Y2-132m-4E

Y2-160m-4

Y2-160m-4

Y2-160m-4

电机功率(kw)

4×2

5.5×2

7.5×2

11×2

7.5×4

7.5×4

15×4

减速机类型

XWD7-23-11W

XWD7-23-11W

XWD7-23-11W

XWD7-23-11W

XWD6-23-7.5KW

XWD6-23-7.5KW

XWD8-23-15KW

减速器传动比

29

29

29

29

29

29

29
