当前位置: 首页>产品中心>破碎站系列 > 履带式筛分移动细碎站

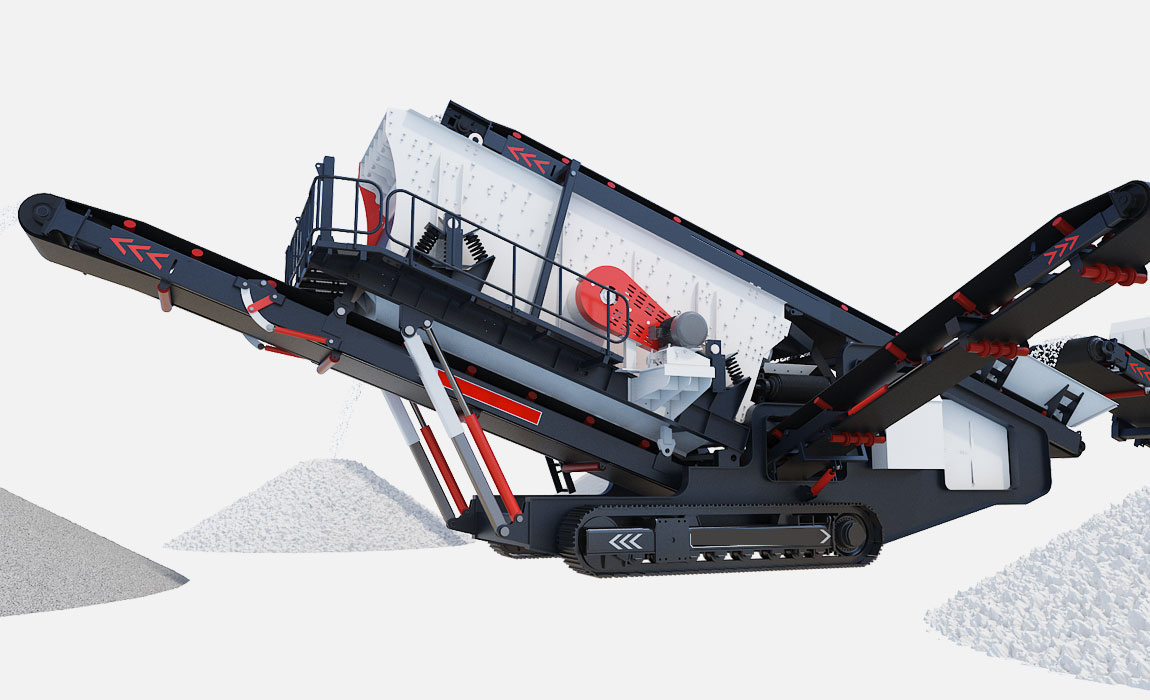

履带式筛分移动细碎站

履带式筛分移动细碎站

履带式筛分移动破碎站是一种效率高的筛分破碎设备,可直接开到现场,转场作业方便、筛分效率高,产量大;非常适合场地狭窄、城市拆迁等复杂地形区域作业,尤其适用于建筑垃圾处理,也可用于对矿物和硬岩筛分、 砂石骨料生产中,能够完全满足客户的移动筛分要求。

进料力度:75-360mm75-360mm

生产能力::8-25mm:8-25mm

适用物料:建筑垃圾、花岗岩、玄武岩、河卵石、石灰石、石英石、辉绿岩、金矿等

24小时咨询热线:15617860222

免费获取报价

履带式筛分移动细碎站介绍

  履带式筛分移动破碎站是一种效率高的筛分破碎设备,可直接开到现场,转场作业方便、筛分效率高,产量大;特别适合场地狭窄、城市拆迁等复杂地形区域作业,尤其适用于建筑垃圾处理,也可用于对矿物和硬岩筛分、 砂石骨料生产中,能够完全满足客户的移动筛分要求。


图片展示

优势特点

  1.大扭矩行走马达大扭矩行走马达技术成熟、驱动力大、可靠性高,行走系统采用全功率变量开式 液压系统,性能优良,能充分利用发动机的功率。

  2.配置先进、检修方便配置先进的控制操作面板,不仅可以为用户的生产提供更机动灵活的方案选择,还具有强大的故障诊断功能,有效降低设备维护时间。

  3.系统灵活性强、生产效率高一种车身、机型通用,喂料单元互换系统、筛分单元互换系统,其工作效率和生产能力均优于同级或者固定式筛分站。

  4.工序转换方便、满足不同需求客户可以选择"先筛后碎"或"先碎后筛"以满足产品要求,也可通过增加返料输送机,实现闭路与开路的转换,增加设备的用途。

lvdaishaifen_youshi (1).jpg

工作原理

  物料通过皮带机输送至破碎设备破碎内,经过破碎的物料落入皮带输送机送出,送出的物料经由转料斗折回到振动筛上方的皮带输送机,把物料输送至振动筛,振动筛筛分的合格物料或由分料斗送出或由振动筛下方的皮带输送机送出堆垛,筛分不合格的大料则直接送回破碎机破碎腔内继续破碎.

  主要结构:主要有机架部分,偏心轴转动部分,破碎腔工作部分,保险装置,排料口调整装置等部分组成。

  1、机架部分:由侧板、前箱组件、后箱焊件等组成。

  2、偏心轴转动部分:主要由动颚、偏心轴、轴承、轴承座、皮带轮等组成。是传递动力的主要部分。

  3、破碎腔工作部分:主要由定颚板、动颚板、侧衬板、护板等组成,是破碎物料的工作零件。

  4、保险装置:由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起保险作用的零件。

  5、排料口调整装置:该装置用来调整排料口的大小尺寸,控制出料粒度。主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成。


技术参数

型号

设备配置

最大喂料尺寸(mm)

筛孔尺寸(mm)

处理能力(t/h)

运输尺寸(mm)

S5X18L

5X1860

400

5-80

75-600

17700 x 3200 x 3700

S5X21L

5X2160

400

5-80

85-700

17700 x 3500 x 3700
